NHV High Flow Series

・多支装的设计,可因应不同流量的过滤制程,提供最经济且适合的过滤设计。

・垂直式滤壳设计,可大幅节省空间需求

・依据流量,适用于安装1至24支40英吋 Filtrafine NHF 高流量PP折叠式滤心。

・304, 316, 316L不锈钢材质,具有优越的化学相容性和耐高温性。

・环首螺栓的设计使开启操作更为方便。

・标准品的最大操作压力为150 PSIG,可提供广泛的过滤应用。
型号 : NHV

结构材质

桶身:304、316、316L不锈钢

脚架/锁扣螺栓组:304不锈钢

桶身密封圈:标准 - EPDM三元乙丙橡胶

                      可选用 - Silicone矽橡胶、Teflon Encapsulated Viton 聚四氟乙烯包覆氟橡胶、Viton氟橡胶

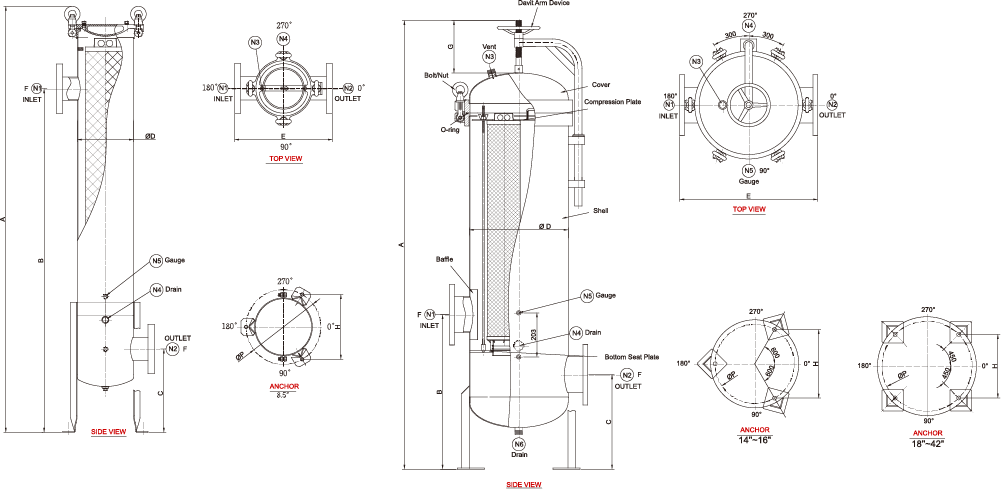

接口尺寸


进/出水口:3"-18" ANSI 法兰

连接方式:ANSI, JIS, DIN 法兰

排气口:1" NPT

排液口:1.5" NPT

压力表口:1/4" NPT


最大操作壓力


150 psig (10.3 bar) @77°F (25℃) 用于液体过滤。
